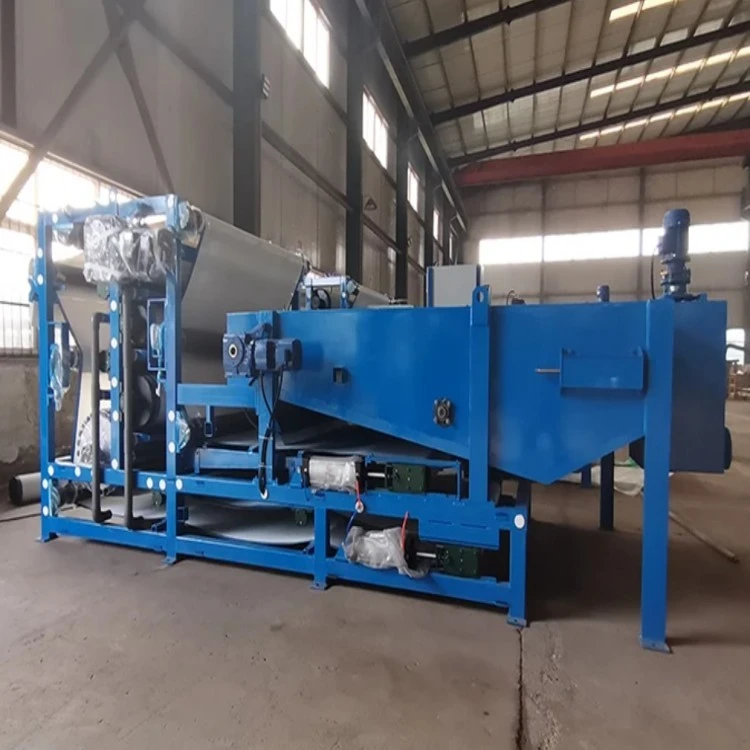

Jednotka na odvodňovanie kalu

Popis produktov



Jednotka na odvodňovanie kalu je bežne používaný stroj na čistenie odpadových vôd. Je rozdelená do niekoľkých oblastí: gravitačná koncentrácia, klinové lisovanie, nízkotlakové odvodnenie a vysokotlakové-odvodňovanie. Po automatickom zmiešaní kalu a flokulantu v statickom mixéri vstupujú do oblasti gravitačnej koncentrácie na počiatočné odvodnenie. Kal sa potom vytlačí v oblasti lisovania klinov, pričom prechádza z polo-tuhého stavu, a potom vstúpi do oblasti vysokého-tlaku po stlačení v sekcii nízkeho-tlaku. V tejto oblasti je kal vystavený opakovanému štvorpólovému stláčaniu a šmykovým silám. Obsah vlhkosti v kalovom koláči môže dosiahnuť 70 %-75 % a koláč sa zoškrabuje škrabkou odolnou voči opotrebovaniu namontovanou na hnacom vodiacom kolese. Môžeme vám tiež poskytnúť prispôsobené zariadenia, ako sú systémy na dávkovanie kalu, systémy na miešanie kalov a flokulantov, zariadenia na dávkovanie flokulantov, dávkovacie zariadenia a zariadenia rozpúšťacích systémov, kompatibilné s pásovými odvodňovacími strojmi alebo pásovými filtračnými lismi.

Jednotka na odvodňovanie kalu sa vyznačuje jedinečným viacstupňovým dizajnom{0}}, ktorého výsledkom je vysoká účinnosť odvodnenia a nízky obsah vlhkosti vo filtračnom koláči. Pásový-zahusťovací a odvodňovací stroj pracuje nepretržite s nízkou rýchlosťou a vysokou účinnosťou. Je vybavený plne automatickým zariadením proti vychýleniu pásu-a systémom zvyšovania a znižovania tlaku. Tento pásový-zariadenie na odvodňovanie kalu ponúka jednoduchú obsluhu, vysokú spoľahlivosť a dobrú bezpečnosť.

Pracovný princíp



Fáza predúpravy- Pôvodná suspenzia podlieha gravitačnej sedimentácii, aby sa skoncentroval kal, čím sa zmenšil jeho objem. Koncentrovaný kal sa potom zmieša s polymérnym flokulantom. Pôsobením flokulantu sa jemné častice v kale aglomerujú do vločiek, ktoré sa najskôr vyzrážajú do kalu, čím sa pripravia podmienky pre ďalšie odvodňovanie.

Gravitačné odvodňovanie- Vyvločkovaný kal sa posiela na filtračný pás pásového kalolisu. Vplyvom vlastnej hmotnosti kalu sa voľná voda mimo vločiek odfiltruje z pásu, čím sa zníži obsah vody v kalu.

Klinové predlisovanie-Odvodňovanie- Po gravitačnom odvodnení sa kal podrobuje ďalšej dehydratácii v klinovej časti. Tento krok zaisťuje, že kal nebude za normálnych podmienok vytláčaný v lisovacej a odvodňovacej časti pásového kalolisu.

Valcové odvodňovanie- Kal je vystavený opakovanému stláčaniu a strihaniu viacerými valcami, ktoré sú optimálne usporiadané v pásovom filtračnom lise. Táto akcia odstraňuje značné množstvo kapilárnej vody z kalu, čím sa postupne znižuje jeho obsah vlhkosti. Kal sa potom vytlačí jemnými lisovacími valcami, aby sa vytvoril blok- bahnitého koláča s minimálnym obsahom vody. Koncentračný kalolis pásového -typu integruje koncentráciu, filtráciu a odvodnenie, čím ponúka jednoduché použitie a vysokú účinnosť spracovania.

1. Zariadenie na miešanie a podávanie kalu

Skladá sa z kalového mixéra alebo statického mixéra a plniaceho zásobníka. Potom, čo sa materiál a flokulant úplne premiešajú a zreagujú v mixéri, prúdia do násypky. Násypka potom rozprestrie materiál na filtračný pás.

2. Napínacie zariadenie

Napínacie zariadenie koncentrátora a odvodňovacieho stroja pásového -typu sa skladá z horných a spodných napínacích valcov, napínacích valcov a tlakomerov-regulujúcich tlak. Napnutie filtračného pásu je možné nastaviť v rozsahu 50-78 N/cm. Horný a spodný filtračný pás je možné regulovať samostatne.

3. Prenosové zariadenie

Prevod filtračného pásu tohto stroja na odvodňovanie kalu využíva plynulý reduktor. Manuálne ovládanie rýchlosti umožňuje, aby sa pás filtra pohyboval rýchlosťou od 0,8 do 8 m/min, pričom normálna prevádzková rýchlosť je medzi 2,0 a 3,0 m/min.

4. Zariadenie na nastavenie odchýlky

Zariadenie na nastavenie odchýlky tohto koncentrátora a kalolisu typu -odchýlok pozostáva z valčekov na nastavenie odchýlky, korekčných valcov, tlakomerov-na reguláciu tlaku, ventilov a riadiacich ventilov stroja na korekciu filtračného pásu.

5. Filtračné a lisovacie zariadenie

Pozostáva z horných a spodných filtračných pásov, gravitačnej sekcie odvodňovania kalu, lisovacej sekcie v tvare „klinu“ a lisovacej sekcie v tvare „S“. Lisovacia časť v tvare "S" pozostáva z niekoľkých odvodňovacích valcov rôznych priemerov. Pod napätím filtračného pásu je kal zabalený a stlačený do tvaru "S". Priemer valcov sa postupne zmenšuje z veľkého na malý, čím sa vytvára tlakový gradient. To zaisťuje, že kal prejde procesom lisovania z nižšieho na vyšší tlak.

6. Preplachovacie zariadenie

Preplachovacie zariadenie pásového odvodňovacieho stroja pozostáva z dýzy a gumenej dosky-zadržiavajúcej vodu v drenážnom boxe. Filtračný pás je možné nepretržite preplachovať pripojením preplachovacieho vodného čerpadla. Ak dôjde k zablokovaniu trysky suspendovanými látkami alebo nečistotami, treba ju urýchlene vyčistiť.

7. Vykladacie zariadenie

Vykladacie zariadenie tohto kalového odvodňovacieho stroja pozostáva z držiaka noža, stieracej dosky, vykladacieho valca a ťažnej pružiny.

8. Rám

Rám tohto stroja na odvodňovanie kalu je zvarený z rôznych oceľových profilov a potiahnutý antikoróznym náterom.

Integrovaná koncentrácia, filtrácia a dehydratácia. Je kompaktný, ľahký a má malé rozmery, nízku spotrebu energie a vysokú účinnosť vypúšťania kalového koláča.

Pokročilý mostový-dvojitý{1}}otočný, plne automatický pneumatický napínací mechanizmus.

Mechanické plynulé nastavenie rýchlosti na ovládanie rýchlosti chodu filtračného pásu.

Prítlačné a vodiace valčeky sú vyrobené z nehrdzavejúcej ocele, ktorá je-odolná voči korózii a má dlhú životnosť.

Pneumatická korekcia odchýlky s alarmom a systémom núdzového vypnutia.
