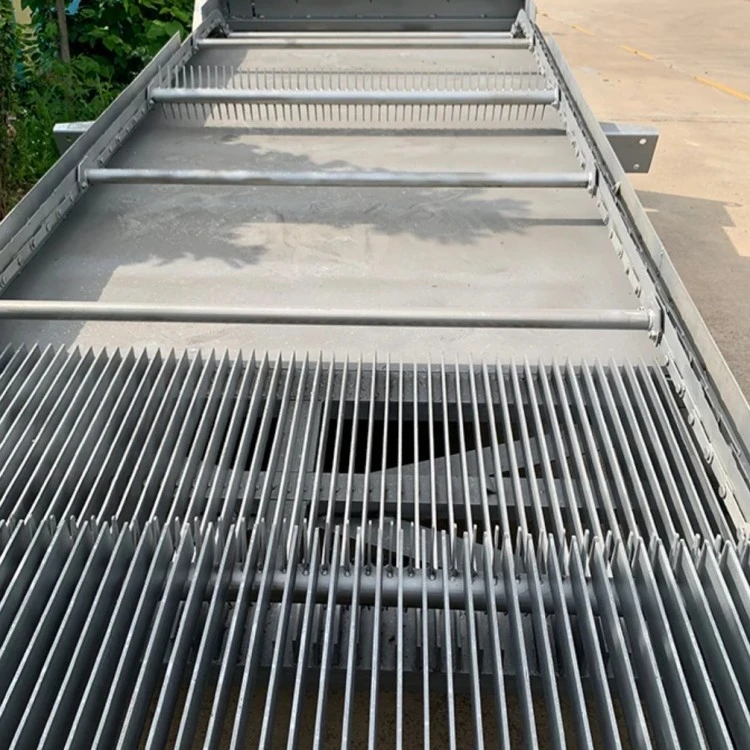

Headworks Bar Screen

1 Hlavná štruktúra a pracovný princíp





Barová obrazovka headworkspozostáva zo zostavy rámu, trakčnej reťaze, prevodového systému, zostavy ozubenia A, zostavy ozubenia B, zostavy podvodného vodiaceho kolesa, podvodnej pomocnej clony, zostavy spodnej nohy a ďalších komponentov.

Konštrukcia a montáž:Telo zásteny z tyče na hlavu je integrálnou konštrukciou. Je zostavený a testovaný na špeciálnej platforme v továrni. Po niekoľkých hodinách prázdnej{2}}skúšobnej prevádzky stroja ho možno odoslať, aby sa zabezpečila kvalita montáže a výrazne sa zjednodušila-inštalácia na mieste.

Vodiace lišty a rám:Prierez vodiacich líšt na oboch stranách sita je pravouhlý, čím sa bráni vniknutiu zvyškov sita, aby ovplyvňovali činnosť čistiaceho mechanizmu. Rám je zvarený z uhlíkovej ocele s príslušnými rozmermi, aby vytvoril tuhú nosnú konštrukciu.

Pevnosť a odolnosť:Rám odolá veľkým silám a tlaku vody, ktoré vznikajú pri čistení obrazovky. Veľkosť všetkých konštrukčných a funkčných komponentov je navrhnutá tak, aby sa zabránilo deformácii a vibráciám, ktoré by mohli prekážať pri čistení. Všetky ložiská, reťaze a tyče sú správne namazané a chránené, aby sa predĺžila životnosť.

Montáž a pripojenie:Montážne podpery sú inštalované na oboch stranách rámovej plošiny a sú spojené s vloženými oceľovými doskami základu pomocou spojovacej dosky. Horný koniec spojovacej dosky je priskrutkovaný k rámu, zatiaľ čo spodný koniec je privarený k zapustenému oceľovému plechu na mieste po vyrovnaní medzery medzi bokmi rámu a mriežkou na rovnakú úroveň. Pri zdvíhaní mriežky možno skrutky medzi spojovacou doskou a rámom jednoducho odstrániť.

Návrh, výroba a inštalácia stroja na čistenie kanalizačných sít sa vykonáva v súlade s príslušnými normami. Dokáže odolať nárazovým zaťaženiam od veľkých plávajúcich predmetov vo vode, mechanickému zaťaženiu počas prevádzky zubov hrablí a tlaku vody vyplývajúcemu z rozdielu hladiny vody pred a za sitom bez deformácie alebo poškodenia.

Stenové panely na oboch stranách rámu rotačného sitového čistiaceho stroja sú zvárané z viackanálových ocelí. Mriežkové tyče a troskové-dosky sú namontované na oceľovom stredovom kanáli mriežky. Rám mriežky tvorí integrálnu štruktúru s vysokou pevnosťou a tuhosťou. Navrhovaná hladina vody pred mriežkou je väčšia ako 0,8 metra. Rám je vyrobený z uhlíkovej ocele pre zaistenie odolnosti proti korózii.

Mriežkové tyče sú vyrobené z plochej nehrdzavejúcej ocele 304, čo zaisťuje vysokú rovnosť a žiadne ostré hrany na-povrchu smerujúcom k vode. Tento dizajn umožňuje ľahké odstránenie nahromadených nečistôt na tyčiach mriežky.

Medzi oboma stranami rámu a mriežkovou šachtou je medzera, ktorá je na oboch stranách utesnená gumovými doskami, aby sa zabránilo prenikaniu nečistôt. Rám je pripojený k základu pomocou inštalovanej profilovej ocele. Horný koniec kanálovej ocele je priskrutkovaný k rámu, zatiaľ čo spodný koniec je privarený k pred-zakopanej oceľovej doske základu na mieste potom, čo sa medzera medzi dvoma stranami rámu a mriežkovou jamkou upraví tak, aby bola rovnaká. Ak je potrebné mriežku neskôr zdvihnúť, skrutky medzi profilovou oceľou a rámom sa dajú jednoducho odstrániť.

Súčasťou výbavy je pohyblivá pomocná mriežka pred hlavnými mriežkami. Rozstup pomocnej mriežky sa zhoduje s rozstupom hlavnej mriežky. Nečistoty na pomocnej mriežke sú naberané dlhými zubami, ktoré účinne bránia tomu, aby nečistoty v odpadovej vode prešli popod tyče mriežky a bránia hromadeniu na dne.

Mriežkové tyče pozostávajú z rovnobežných plochých oceľových tyčí pevne pripevnených k rámu mriežky. Tyče sú naklonené pod uhlom 75 stupňov k horizontále a siahajú nahor od dna žľabu, zvyčajne o 300 mm vyššie, ako je hĺbka vody pred mriežkou. Medzera medzi tyčami je 15 mm. Rohy tyčí-smerované k vode sú zakrivené tak, aby vytvárali hladké oblúkové prúdnice, čo umožňuje ľahké zachytávanie a odstraňovanie nečistôt a zároveň zabraňuje prilepeniu plávajúcich predmetov na mriežku. Mriežkové tyče sú rovnomerne usporiadané, rovnobežné a tvoria rovnú tieniacu plochu. Aby sa zabránilo padaniu úlomkov do kanála po prúde, je v bezvodej oblasti nad tyčami inštalovaná priehradka na trosku z nehrdzavejúcej ocele, ktorá je bezpečne pripevnená k rámu.

Odstraňovač nečistôt z mriežky využíva uzavretú ťažnú reťaz, aby sa zabránilo vniknutiu nečistôt a zaseknutiu reťaze. Trakčná reťaz sa skladá z reťazových dosiek, čapov a valčekov, ktoré sú vedené koľajničkami na ráme. Valčeky sa odvaľujú po vodiacich koľajniciach a horné ozubené koleso je odolné- a korózii-. Spodná priehradka ozubeného kolesa zaisťuje, že sa reťaz nezamotá, čím sa zabráni zaseknutiu.

Prevodový mechanizmus je inštalovaný v hornej časti rámu a využíva redukčný motor s reťazovým-pohonom s ozubeným kolesom. Skrutkové nastavovacie zariadenia na oboch stranách rámu upravujú napnutie reťaze. Redukčná skriňa motora prenáša energiu na dve ozubené kolesá cez prevodový hriadeľ, malé ozubené koleso a veľké ozubené koleso na ozubenom hriadeli. Zariadenie na redukciu motora-zaisťuje vysokú účinnosť prenosu, nízku hlučnosť, dlhú životnosť a stabilnú prevádzku. Menovitý výkon motora je o 10 % vyšší ako skutočná spotreba energie sitového stroja.

Na výstupnom hriadeli reduktora je inštalované mechanické ochranné zariadenie proti preťaženiu (strižný kolík). Ak zachytávací moment prekročí menovitý moment reduktora, šmykový kolík sa okamžite zlomí, aby sa zabránilo poškodeniu.

Pohon rotačného čističa sita je umiestnený na hornej časti rámu sita a je vyrobený prevažne z nehrdzavejúcej ocele. Pohon využíva elektromotor s reduktorom a primárnym reťazovým pohonom, ktorý zaisťuje vysokú účinnosť, nízku hlučnosť a stabilnú prevádzku. Hnací hriadeľ je navrhnutý s dostatočnou pevnosťou a tuhosťou, aby odolal ohybovým momentom a krútiacemu momentu. Pre údržbu a kontrolu sú na reduktore a reťazovom prevodovom zariadení ochranné kryty. Pohonné zariadenie obsahuje aj mechanizmus na napínanie reťaze, mechanický ochranný mechanizmus proti preťaženiu a elektrické ochranné zariadenie proti preťaženiu.

Zuby hrablí na odstraňovanie nečistôt sú vyrobené z nerezových dosiek so šikmými zubami na oboch stranách. Vkladajú sa medzi tyče mriežky s hĺbkou rovnajúcou sa celej šírke mriežky. Hrable sú spojené s reťazovým prevodom a majú dve formy: dlhé hrable na veľké množstvo odpadu a krátke hrable na celú šírku kanála. Hrable sú rovnomerne usporiadané a chodia hladko, pričom presne vstupujú do medzier medzi tyčami bez trenia. Dokážu odstrániť väčšie nečistoty, ako je tráva, stromy, plastové fólie a tkané vrecká, pričom dosahujú rýchlosť odstraňovania viac ako 95 %.

Na spodok čistiaceho stroja z nehrdzavejúcej ocele je nainštalovaná pohyblivá podvodná clona (pomocná clona), ktorá zabraňuje prenikaniu spodných nečistôt. Keď sito prejde, pomocné sito sa zatlačí, aby sa otáčalo, čo umožňuje hladký pohyb hrabla a odstraňuje nečistoty. Po prejdení hrablí podvodná clona voľne padá gravitáciou. Na zníženie nárazu na telo obrazovky je nainštalovaná gumená doska-tlmiaca nárazy.

Všetky podvodné ložiská sú samomazné-, nevyžadujú žiadne dodatočné mazanie, čo zjednodušuje údržbu a prevádzku. Podvodné ozubené kolesá a reťaze sú vybavené ochrannými zariadeniami proti-blokovaniu, ktoré uľahčujú samočistenie a vykladanie.

Stroj má elektrické ochranné zariadenie proti preťaženiu. V prípade poruchy alebo preťaženia sa automaticky zastaví a spustí alarm. Systém je citlivý a spoľahlivý.

Čistiaci stroj je určený na vonkajšie použitie. Všetky komponenty (rám, hnacie hriadele, čeľuste, zachytávače nečistôt, trakčné reťaze, hriadele, upevňovacie prvky, zuby hrabla atď.) sú vyrobené z nehrdzavejúcej ocele, čo zaisťuje dlhodobú-prevádzku v náročných podmienkach.

Čistiaci stroj môže pracovať nepretržite, bezpečne a stabilne, bez škodlivých vibrácií za akýchkoľvek podmienok. Pracuje s nízkou hlučnosťou, neovplyvňuje okolité prostredie, s maximálnou hladinou hluku menej ako 76 dB(A).

Zariadenie používa reťazový-dizajn rotácie tanierov s pevným-bariérovým povrchom-prepúšťania vody. Keď odpadová voda preteká, zachytia sa nečistoty väčšie ako medzery sita. Zuby hrablí prenikajú do medzier medzi tyčami. Keď sa ťažná reťaz otáča, zuby hrablí zdvíhajú zachytené nečistoty zdola nahor k výstupu trosky. Nečistoty padajú gravitačne do vypúšťacieho otvoru, kde sa zhromažďujú dopravníkom alebo smetiarskym autom na ďalšiu prepravu alebo spracovanie.

Hnacie zariadenie využíva cykloidný veterník alebo redukčný motor so špirálovým ozubením s prevodovou reťazou alebo pohonom, ktorý poskytuje nízku hlučnosť. Vyznačuje sa kompaktnou konštrukciou a stabilnou prevádzkou.

Ozubené dosky sú vyrobené z kovu s vysokou presnosťou a atraktívnym vzhľadom. Vzdialenosť medzi dvoma zubovými doskami čeľuste je 2,0–2,5 m a v strede je pridaný podporný blok, ktorý účinne odstraňuje väčšie nečistoty. Rám je integrálnou konštrukciou s vysokou tuhosťou, jednoduchou inštaláciou a minimálnymi požiadavkami na každodennú údržbu.

Zariadenie je ľahko ovládateľné a je možné ho ovládať lokálne alebo diaľkovo.

Aby sa zabránilo náhodnému preťaženiu, je vybavený mechanickými šmykovými kolíkmi a dvojitou nadprúdovou ochranou, čo zaisťuje bezpečnú a spoľahlivú prevádzku.

Je vhodný na zachytávanie a odstraňovanie plávajúcich nečistôt v dažďovej vode z mestských čističiek odpadových vôd, čerpacích staníc odpadových vôd, prečerpávacích staníc vody a čerpacích staníc na prívode vody čistiarní odpadových vôd.
